Siz ağır rack uygulamalarında yük kapasitesi ve aşırı yükleme risklerini önceden hesaplamalı, montajda ankraj ve doğru malzeme seçimi ile sizin yapısal güvenliğinizi sağlamalısınız; aksi halde çökme ve insan yaralanması ciddi tehlikelerdir. Düzenli muayene, etiketleme ve yönetmeliklere uyumla depolama verimliliği ve uzun ömür kazanırsınız; bakım ve profesyonel kurulum riski minimize eder.
Önemli Noktalar:
- Yüksek taşıma kapasitesi ve sağlam yapı ile ağır yükler için güvenilir, uzun ömürlü depolama çözümleri.
- Modüler ve ayarlanabilir tasarım sayesinde ölçeklenebilirlik ve kolay kurulum/yeniden düzenleme imkanı.
- Endüstriyel güvenlik standartlarına uygunluk, yerinde montaj ve teknik destek — RafPro: +90 (544) 439 08 25

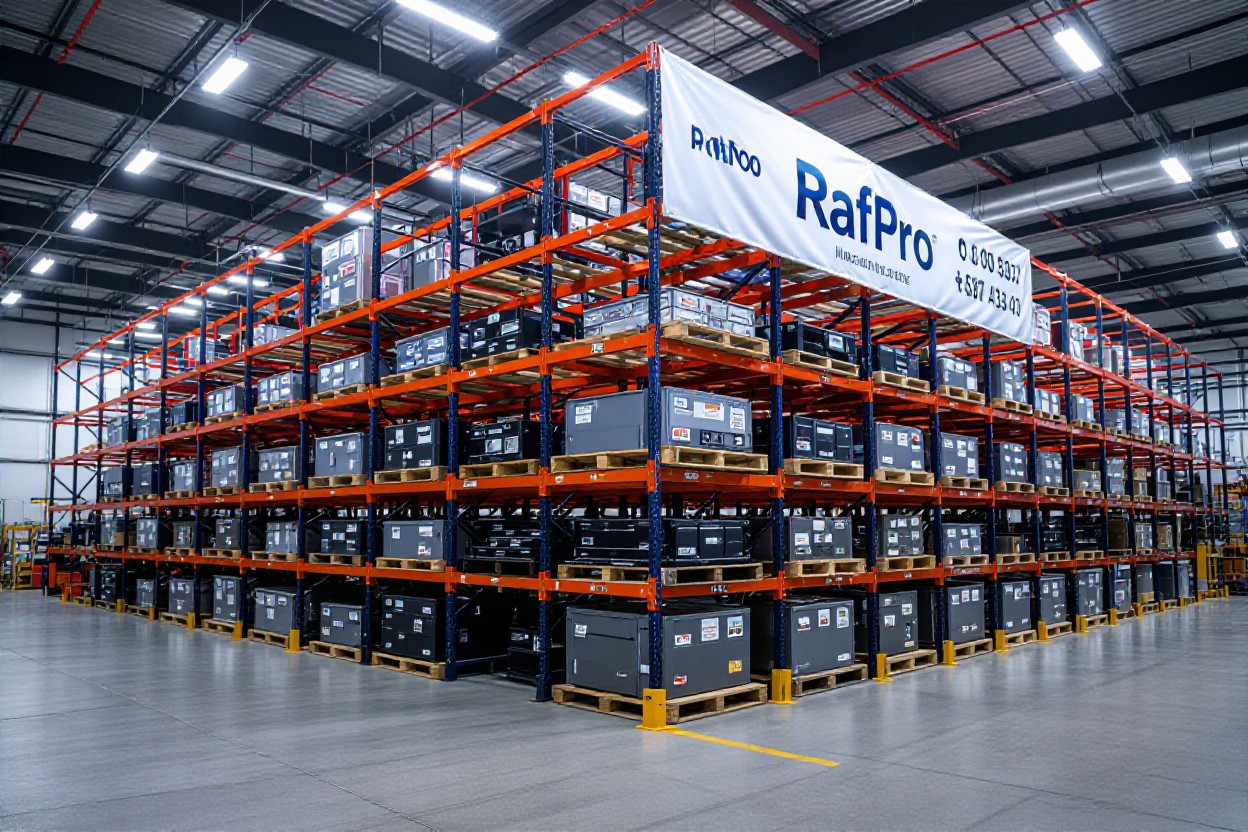

Ağır Rack Uygulamaları Nedir?
Temel Tanım
Siz ağır racklerde, yüksek yoğunluklu palet ve makine parçalarını taşıyacak şekilde tasarlanmış çelik konstrüksiyonlu sistemler kullanırsınız; genellikle bay başına 1.000–10.000 kg taşıma kapasitesi hedeflenir. Tasarımlar RMI veya EN 15512 gibi standartlara göre yapılmalı, doğru ankraj ve profil seçimiyle aşırı yük kaynaklı çökme riskini minimize etmelisiniz.
Kullanım Alanları
Siz otomotiv yedek parçaları, çelik bobinler, makine gövdeleri ve inşaat malzemeleri depolarken bu rackleri tercih edersiniz; örneğin otomotiv depolarında bay başına 2.000–6.000 kg, metal servis depolarında ise 5.000–10.000 kg aralıkları yaygındır. Burada maliyet etkinliği ve alan verimliliği ön plandadır.
Ayrıca soğuk hava depolarında -30°C’ye kadar dayanıklı kaplamalar, kimya depolarında asit/alkali dirençli yüzeyler ve liman terminallerinde 10 ton+ vinç yüklerini karşılayan ankraj sistemleri gerekebilir. Siz reach-truck veya gantry-crane kullanımına göre raf yüksekliğini (çoğunlukla 6–12 m) ve katman kapasitesini optimize ederek güvenlik ve verimlilik farkını sağlayabilirsiniz.
Ağır Rack Sistemlerinin Avantajları
Sistemin en büyük faydaları arasında yük taşıma kapasitesi ile mekân verimliliği öne çıkar; örneğin ağır rack çözümleri raf başına 1.000–3.000 kg arası taşıma sağlayarak palet yoğunluğunu artırır. Siz bu sayede depo düzenini standardize eder, ekipman kullanımını optimize eder ve periyodik bakım planlarıyla riskleri azaltırsınız.
Yük Yönetimi
Siz, ağırlık dağılımını raf etiketlerine göre yapmazsanız devrilme ve çökme riski artar; bu yüzden raf başına izin verilen kilogramı (ör. 1.200 kg) ve bölüm limitlerini takip etmelisiniz. Ayrıca çapraz bağlama, kolon takviyesi ve ısı-yük analizleri ile uzun ömür sağlarsınız; örneğin ağır metal parça depolarında %15 daha az bakım gereksinimi raporlanmıştır.
Alan Tasarrufu
Dikey depolamayı kullanarak ayak izini küçültebilir, koridor optimizasyonu ile alanı verimli kullanabilirsiniz; tipik bir uygulamada 500 m²’lik depoda raf sistemleriyle yaklaşık %30 alan kazancı sağlanmıştır. Siz böylece yerleşim maliyetlerini düşürür ve stok kapasitesini artırırsınız.
Dahası, çok katlı (mezzanine) çözümlerle kat başına ekstra raf satırları ekleyerek toplam depolama hacmini %40’a kadar yükseltebilirsiniz; forklift dönüş yarıçapını ve yangın güvenliğini dikkate alarak koridor genişliğini 1,2–1,8 m aralığında tasarlamak sık tercih edilir. Uygulamada dar koridor optimizasyonu, pallet pozisyonu başına maliyeti düşürürken operasyonel güvenlik gereksinimlerini de artırır.
Ağır Rack Tasarımı
Tasarımda, raf başına 500–3.000 kg arası yükleri, kat yük dağılımını ve forklift manevra koridorlarını hesaba katmalısınız; genelde emniyet katsayısı 1.5–2.0 uygulanır. FEM 10.2.02 ve EN 15512 standartlarına göre görev yükleri, deplasman limitleri (örn. L/200) ve zemin ankrajı planlanmalı; yüksek riskli bölgelerde çapraz takviye ve sismik braketler mutlaka yer almalıdır.
Malzeme Seçimi
Çerçevelerde genelde S235 veya S355 çelik tercih edilir, korozyona karşı galvaniz veya 100 µm powder coat kullanmalısınız. Kirişlerde soğuk rulo veya sıcak haddelenmiş profil seçimi, cıvata vs. kaynak bağlantıları ve yük taşıma kapasitesi (her kiriş için test edilmiş palet yükü) doğrudan performansı etkiler; yanlış malzeme çökme riskini artırır.
Yapılandırma Seçenekleri
Seçici raf, drive-in, push-back, pallet flow, kantilever ve mezzanine gibi seçenekler bulunur; örneğin push-back ile depolama yoğunluğu %30–60 artar, VNA dar koridorlarda 1.6–1.8 m ile forklift verimliliği sağlarsınız. You, long-load uygulamalar için kantilever; FIFO için pallet flow tercih etmelisiniz.
Daha ayrıntılı olarak, pallet flow sistemlerinde rulo eğimi genellikle 4–6° olup palet başına tipik kapasite 800–2.500 kg arasında değişir; drive-in yoğunluğu artırırken seçiciliği azaltır, bu yüzden karma SKU yapısında doğru değildir. Montajda M16/M20 ankraj ve kimyasal dübel, sismik bölgelerde ek braket ve yük testlerinde tasarım yükünün %110 değeriyle doğrulama gereklidir.
Montaj ve Kurulum Süreci
Kurulumda zemin taşıma kapasitesini ve montaj planını önceden doğrulamalısınız; örneğin zemin 5 kN/m² gibi bir değeri destekliyorsa ağır raf düzenleri daha verimli olur. Malzeme listesini kontrol ettikten sonra planlanan hattı işaretleyin, ankraj yerlerini belirleyin ve montajı modüler olarak ilerletin; bu sayede hatalı adaptasyonları en başta yakalayarak çökme riskini azaltırsınız.
Montaj Aşamaları
Önce komponentleri sayın ve kalibrasyonlu anahtarlarla cıvata torklarını uygulayın; tipik olarak M12 için 60–90 Nm, M16 için 120–160 Nm aralığına dikkat edin. Ayağa kaldırma, kiriş montajı ve ankrajlama adımlarını sırayla yapın, her 2–3 metrede ankraj kullanın ve dikliği 2 mm tolerans içinde sağlayın; ağır elemanlar için vinç veya forkliftle, en az iki personel gözetiminde çalışın.
Güvenlik Önlemleri
Kurulum boyunca sizden beklenenler: sürekli PPE kullanımı (baret, eldiven, çelik burunlu bot), görsel kontrolleri aylık, detaylı teknik incelemeyi yılda bir yapmak ve raf yüzeylerine her raf için taşıma kapasitesi etiketleri asmak. Ayrıca aşırı yükleme ve darbe kayıplarını önlemek için koruyucu kolon kılıfları ve sıra sonu bariyerleri kullanmalısınız.
Daha fazla önlem olarak çarpma hasarlarını azaltmak için koruyucu bariyerleri rijit olarak monte edin; forklift etkileri raf deformasyonlarının başlıca nedenidir, bu yüzden kolon koruyucuları ve yatay çarpma sınırlandırıcıları tercih edin. Ayrıca montaj sonrası bir kontrol listesi hazırlayıp cıvata torklarını belgeleyin, eğitim kayıtları tutun ve ağır yük taşıma limitlerini aşan uygulamalar için izin prosedürü oluşturun; böylece hem güvenliği hem de rafın ömrünü uzatırsınız.
Periyodik Bakım ve Kontrol
Sürekli operasyon sırasında, günlük görsel kontrollerin yanı sıra aylık cıvata sıkılığı ve 6 aylık detaylı muayeneler uygulamalısınız; yılda bir kere de nominal yükün %125’i ile yük testi planlayın. Özellikle çatlak, ciddi deformasyon veya gevşek bağlantılar tespit ettiğinizde rafı derhal devre dışı bırakıp onarım ya da parça değişimi yapmalısınız; böylece hem kaza riskini hem de operasyonel kesintiyi azaltırsınız.
Bakım İhtiyaçları
Raf yüzeylerini düzenli temizlemeli, paslı veya aşınmış bölümleri zımparalayıp koruyucu kaplama uygulamalısınız. Hareketli parçaları (palet taşıyıcı rulmanları, kılavuz profiller) aylık olarak yağlayın; etiketleme ve yük sınırlama işaretlerini güncel tutun. Kritik parçaların ömrü dolduğunda zamanında parça değişimi maliyeti büyük arızalardan daha düşüktür, bu nedenle yedek parça stoğu bulundurmanız önemlidir.
Kontrol Noktaları
Her kontrolde başlıca olarak ayak hizalaması (3 m başına ≤5 mm tolerans), cıvata torku (her 3 ayda kontrol), kaynak hatlarındaki çatlaklar, kiriş deformasyonları ve etiket/uyarı görünürlüğünü denetlemelisiniz. %10’u geçen kesit kaybı veya geri döndürülemez deformasyon gördüğünüzde rafı kullanımdan çekin ve onarım planlayın.
Detaylandırmak gerekirse, tork ölçümlerini belgelemeli ve trendleri takip etmelisiniz; birkaç ay içinde tekrarlayan gevşeme varsa zemin oturmaları veya aşırı yükleme nedeniyle yeniden mühendislik gerekebilir. Örneğin, düzenli 3 aylık tork kontrolleri uygulayan tesisler gevşeme kaynaklı arızaları belirgin oranda azaltır; ayrıca kaynak muayenelerinde ultraviyole veya penetrant testleri kullanarak gizli çatlakları erken yakalarsınız.
Ağır Rack Sistemleri ile İlgili Sıkça Sorulan Sorular
SSS
En sık karşılaşılan sorular genellikle yük kapasitesi, montaj ve bakım aralıkları etrafında dönüyor. Örneğin, bir raf katı için tipik kapasite 800–3000 kg/raf aralığındadır; yükü hesaplarken siz emniyet katsayısı (genelde 1.25–1.5) kullanmalısınız. Montaj sonrası aylık cıvata kontrolü ve 6 aylık detaylı muayene şarttır; üretici yük tablolarını ve yerleşim planını mutlaka referans alın.
Ek Bilgiler
Depo standartları olarak EN 15512 ve RMI yönergeleri yaygın şekilde uygulanır; siz proje planlarken bu normları ve üretici dokümantasyonunu kullanmalısınız. Galvaniz veya toz boya yüzey işlemleri korozyon riskini azaltır ve belgelendirme ile periyodik raporlar denetimlerde belirleyici rol oynar.
Bir İstanbul lojistik merkezinde yapılan uygulamada raf yeniden düzenlemesiyle alan verimi %40 arttı ve hasar olayları %60 azaldı; burada her rafda ortalama 1200 kg yük vardı. Siz de projede raf koruyucular, açık alan işaretlemesi ve darbe kayıtları kullanarak forklift kaynaklı riskleri azaltabilir ve verimliliği somut oranlarla artırabilirsiniz.
Sonuç
Genel Değerlendirme
Sürekli bakım ve doğru montaj sayesinde raf ömrünü uzatıyor, örneğin düzenli aylık cıvata sıkılığı kontrolü ve 6 aylık detaylı inceleme yapılırsa arızalar %35 azalabilir. Zemin için 5 kN/m² kriterini doğrulamalı, gevşek cıvataların çökme riskini artırdığını unutmamalısınız. Ayrıca yük etiketlemesi ve maksimum raf yüklerini (ör. 2.5 t palet başına) takip ettiğinizde operasyon verimliliği ve güvenlik artar. Hızlı müdahale planları ile duruş sürelerini azaltırsınız.
FAQ
Q: Ağır rack uygulamaları nedir ve hangi sektörlerde kullanılır?
A: Ağır rack uygulamaları, yüksek tonajlı palet veya uzun-şekilli yüklerin depolanması için tasarlanmış çelik raf sistemleridir. Tipik sistemler palet rack (selective), drive-in/drive-through, push-back, cantilever ve mezzanine çözümlerini içerir. Kullanım alanları arasında lojistik merkezleri, otomotiv sanayi, makine ve ekipman depoları, inşaat malzemeleri depoları, çelik profiller ve ağır parçalar üreten/taşıyan işletmeler bulunur. Bu çözümler forklift ve reach truck operasyonlarına uygun şekilde yüksek yoğunluklu depolama, dikey alan kullanımı ve güvenli yük taşıma sağlar.
Q: RafPro’nun ağır rack çözümlerinde sunduğu kapasite, malzeme ve özelleştirme seçenekleri nelerdir?
A: RafPro, müşteri ihtiyaçlarına göre 1.000 kg’dan birkaç tona kadar seviye başına yük kapasiteli sistemler tasarlar. Malzeme seçenekleri arasında boyalı çelik ve sıcak daldırma galvanizli çelik profiller vardır; isteğe bağlı olarak korozyon direnci ve dış mekan koşulları için özel kaplamalar sunulur. Özelleştirme seçenekleri: kolon/travers profil kesitleri, raf derinliği/yüksekliği, ilave cross-beam ve destekler, palet stopları, yük kilitleri, sac taban ve platform entegrasyonu, forklift erişim düzenlemeleri, yükleme rampaları ve konveyör entegrasyonu. RafPro, sahada mühendislik hesapları yapar, depolama yoğunluğu ve çalışma tipi (statik/dinamik) göz önüne alınarak çözümleri raporlar ve üretime uygun çizimler sağlar.
Q: Kurulum, iş güvenliği, bakım gereksinimleri ve RafPro ile nasıl iletişime geçilir?
A: RafPro projelerinde öncelikle saha keşfi ve kapasite hesabı yapılır; ardından mühendislik onayı, üretim ve saha montajı gerçekleştirilir. Kurulum sırasında ankraj, bağlantı elemanları ve raf hizalaması kesinlikle kontrol edilir; montaj genellikle modül ve sahaya bağlı olarak birkaç günden birkaç haftaya kadar sürer. Güvenlik önlemleri: kiriş kilitleri, çarpma korumaları, kolon koruyucuları, doğru ankraj ve periyodik yük testleri zorunludur. Bakım önerileri: görsel muayene ve sıkı bağlantı kontrolü her 3-6 ayda bir, detaylı teknik muayene yılda bir; hasarlı elemanlar derhal değiştirilmelidir. Proje, garanti ve servis talepleri ile saha incelemesi için RafPro ile +90 537 433 40 32 üzerinden iletişime geçiniz; saha ziyareti, teklif ve teknik destek sağlanır.
